Инструментальные пружины: зачем они нужны, и как не ошибиться при выборе

Особенно если речь идёт о точном оборудовании, штамповке, пресс-формах или автоматизированных линиях. Там на сцену выходит инструментальная пружина — незаметная, но крайне важная «звёздочка» механизма.

Сегодня просто, без сложных терминов, расскажем, чем она отличается от обычной, где применяется и как её правильно подобрать, чтобы не менять каждые пару недель.

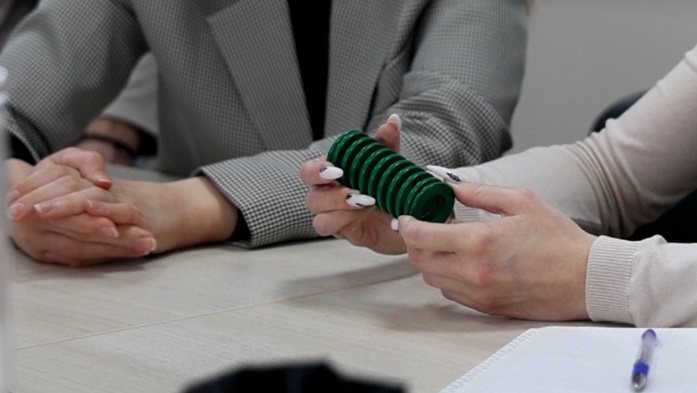

Что такое инструментальная пружина?

Это не просто пружина. Это — высокоточный элемент, разработанный для условий, где важны:

• стабильность усилия,
• долгий срок службы,
• компактность,
• устойчивость к тысячам циклов.

Она изготавливается из высокопрочной хромованадиевой стали (по стандарту DIN 17221), а проволока у неё — не круглая, а прямоугольного сечения. Зачем? Об этом чуть ниже. Чем она лучше обычной?

Давайте сравним:

Главное преимущество: инструментальная пружина не «проседает» со временем. Её усилие остаётся стабильным — месяц, год, тысячи операций.

Почему сечение — прямоугольное?

Обычная пружина — как резинка: при сжатии «расплющивается» и теряет форму. Инструментальная — как кирпич: держит форму, не деформируется, устойчива к боковым нагрузкам.

Прямоугольное сечение даёт:

• большую площадь опоры — меньше износ,
• выше жёсткость — меньше просадка при работе,
• компактность — можно установить в узких пазах, где круглая проволока просто «гуляет».

Лайфхак:

Если в вашем узле пружина быстро изнашивается — возможно, проблема не в материале, а в форме. Попробуйте заменить круглую на прямоугольную. Часто это решает вопрос без переделки корпуса.

Где их используют?



Инструментальные пружины — «тихие герои» многих отраслей:

   Машиностроение
Зажимы, упоры, возвратные механизмы в станках.

   Автомобильная промышленность
Системы фиксации, тормозные узлы, приводы.

   Литьё и штамповка
Выталкиватели в пресс-формах, прижимы, матрицы.

   Медицинская техника
Хирургические инструменты, устройства точной регулировки.

   Нефтегаз, арматура, клапаны
Узлы, где важна надёжность и стабильность.

Как выбрать подходящую?

Не нужно быть инженером — достаточно знать несколько ключевых параметров:

• Тип нагрузки — сжатие, растяжение, возврат.
• Рабочее усилие — сколько килограмм или ньютонов нужно «выдать».
• Ход сжатия — на сколько миллиметров пружина будет сжиматься.
• Габариты — внешний диаметр, длина, посадочное место.
• Стандарт — ISO 10243, JIS B 5012, DIN и др.

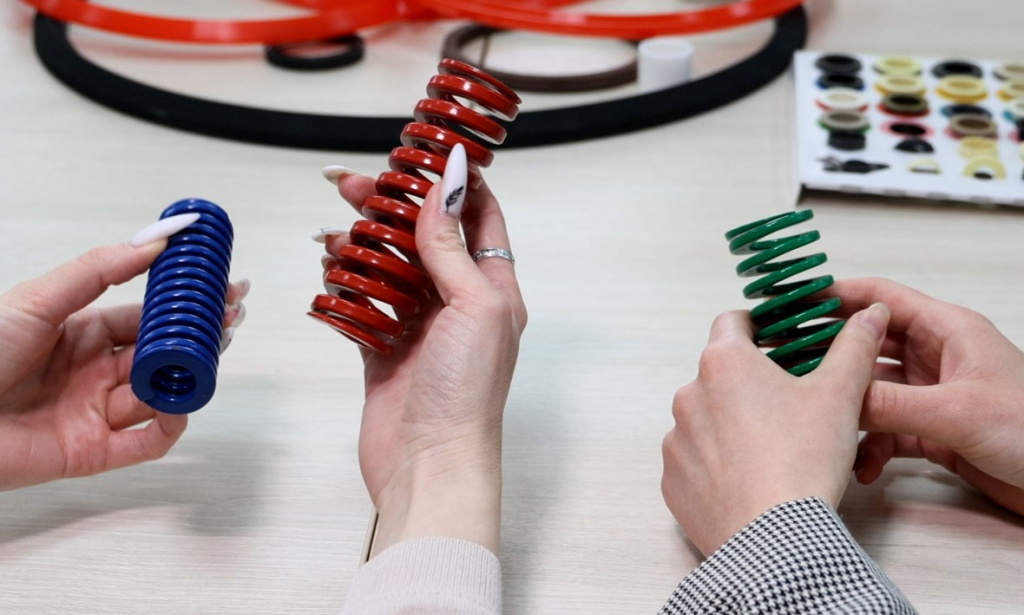

Популярные серии:

По ISO 10243:

VL, V — сверхлёгкие и лёгкие (точные механизмы)
B — средние (универсальные)
R, G, W, A — от тяжёлых до ультратяжёлых (штамповка, прессы)

По JIS B 5012 (популярно в Азии):

SF, F — сверхлёгкие и лёгкие
M — средние (аналог B по ISO)
SH, SB — тяжёлые и сверхтяжёлые

Практические советы:

• Не сжимайте «в ноль». Максимум — 70–80% от длины. Иначе пружина «садится» и теряет упругость.

• Используйте направляющие. Длинные пружины без штифта или втулки начинают «изгибаться». Это — прямой путь к поломке.

• Меняйте парами или комплектом. Если в узле 4 пружины — не ставьте одну новую. Разное усилие → перекос → износ.

• Не смазывайте без причины. Смазка собирает пыль и стружку. Только в агрессивных средах — лёгкая силиконовая.

• Заведите журнал замен. Фиксируйте: дата, узел, тип пружины, причина замены.

Где брать, чтобы не прогадать?

Лучше всего — у проверенных поставщиков, которые:

• дают чертежи и таблицы усилий,
• указывают стандарт и материал,
• предлагают консультацию по подбору.

Например, в ООО «ХЕННЛИХ» можно подобрать пружину по размеру, усилию и стандарту.

Итог: мелочь, которая решает всё. Инструментальная пружина — как хороший подшипник: пока работает, о ней не думаешь. А когда сломается — всё встаёт. Она не шумит, не светится, не показывает ошибки. Но именно она обеспечивает плавность, точность и долговечность механизма.

Выбирайте не по цене, а по назначению.
И тогда ваш станок будет работать, как часы — тихо, чётко, без сбоев.
