Характеристика:

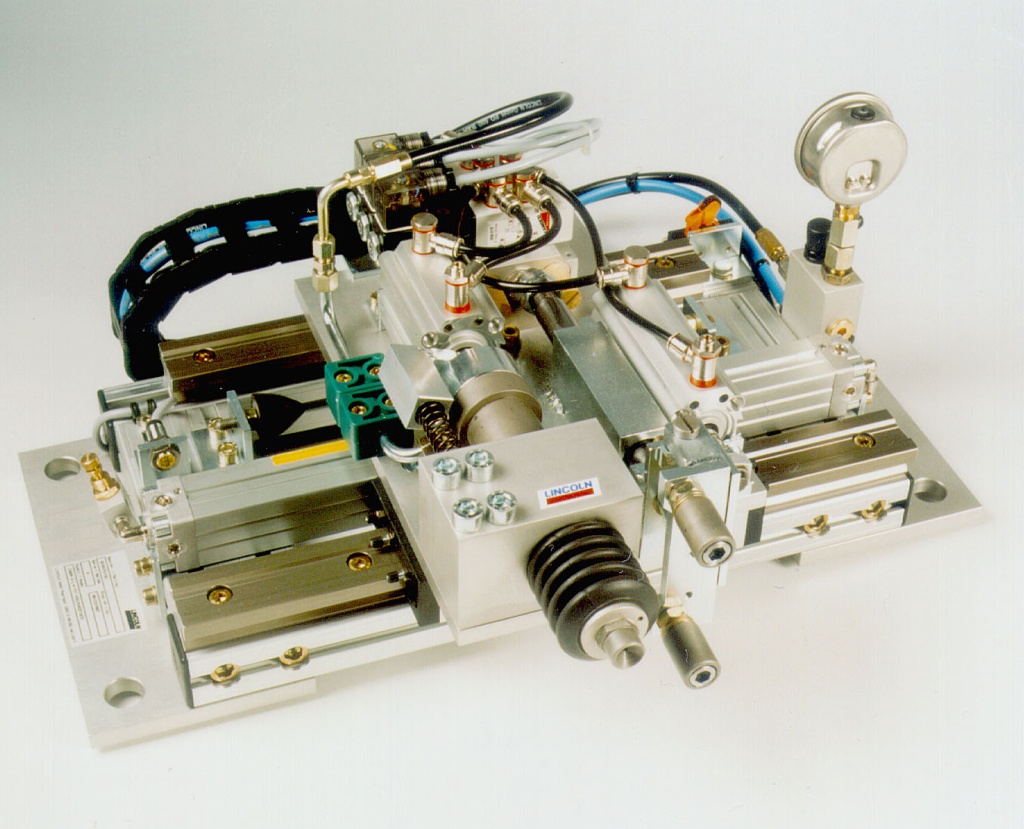

Это автомат для смазывания, который служит для смазывания втулок и роликов крупных машин во время работы с помощью смазочных головок, расположенных по центру в осях болтов отдельных звеньев цепи.
Описание:
Система смазки COBRA состоит из двух (с правой и левой стороны цепи) автоматов для смазывания COBRA (a), каждый из автоматов оснащен телескопической смазочной головкой, продольной трубой с механизмом возврата и телескопическим рычагом или поворотным рычагом, которые служат для поддержки качения или болтов
Функция:
Система датчиков контролирует прохождение характерных точек движущегося цепного конвейера (направляющий ролик и болт). По сигналу датчика захват выдвигается или опускается и захватывает шкив (или болт). Таким образом, платформа устройства COBRA будет снята с цепи. Во время совместного движения смазочная головка выключается, которая в данный момент направлена непосредственно на смазочную головку, расположенную в оси болта. При выключении смазочная головка соединяется со смазочной головкой, и туда перекачивается дозировка смазки. Затем голова откидывается назад. Его дозирующая камера заполняется новой дозой смазки. Захват будет отключен. Платформа устройства COBRA прекращает совместное движение с цепью, а механизм сброса сбрасывает платформу со смазочной головкой (до поступления нового сигнала). Когда движение конвейера медленное и длина звена цепи достаточна, выполняется смазка всех точек за один проход цепи. т.е.: весь цикл должен быть выполнен за меньшее время, чем время прохождения звена цепи. Если скорость конвейера выше, смазка выполняется вокруг каждого второго (или третьего) звена. Это на каждые 2 или 3 прохода цепи. Условием применения устройства COBRA является регулировка смазочной головки в оси болта цепи. Бочковый насос постоянно поддерживает в системе определенное давление, необходимое для заполнения дозирующей камеры обоих устройств COBRA.

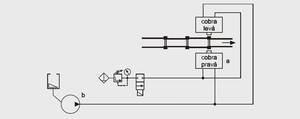

Стандартные элементы для системы смазки COBRA:
a – Устройство COBRA
COBRA 1D, COBRA 3, COBRA 4
b – Заправочные насосы
Бочковые насосы Lubrigun, бочковые насосы PowerMaster III
Другая часть системы:
Смазочный трубопровод (трубы, шланги, фитинги, крепежные и монтажные материалы) Основные области применения: Большие цепные системы, например, маятниковые конвейеры на канатных дорогах автомобильных заводов, ковшовые конвейеры для сыпучих материалов и т.д.
Это автомат для смазывания, который служит для смазывания втулок и роликов крупных машин во время работы с помощью смазочных головок, расположенных по центру в осях болтов отдельных звеньев цепи.
Описание:
Система смазки COBRA состоит из двух (с правой и левой стороны цепи) автоматов для смазывания COBRA (a), каждый из автоматов оснащен телескопической смазочной головкой, продольной трубой с механизмом возврата и телескопическим рычагом или поворотным рычагом, которые служат для поддержки качения или болтов
Функция:
Система датчиков контролирует прохождение характерных точек движущегося цепного конвейера (направляющий ролик и болт). По сигналу датчика захват выдвигается или опускается и захватывает шкив (или болт). Таким образом, платформа устройства COBRA будет снята с цепи. Во время совместного движения смазочная головка выключается, которая в данный момент направлена непосредственно на смазочную головку, расположенную в оси болта. При выключении смазочная головка соединяется со смазочной головкой, и туда перекачивается дозировка смазки. Затем голова откидывается назад. Его дозирующая камера заполняется новой дозой смазки. Захват будет отключен. Платформа устройства COBRA прекращает совместное движение с цепью, а механизм сброса сбрасывает платформу со смазочной головкой (до поступления нового сигнала). Когда движение конвейера медленное и длина звена цепи достаточна, выполняется смазка всех точек за один проход цепи. т.е.: весь цикл должен быть выполнен за меньшее время, чем время прохождения звена цепи. Если скорость конвейера выше, смазка выполняется вокруг каждого второго (или третьего) звена. Это на каждые 2 или 3 прохода цепи. Условием применения устройства COBRA является регулировка смазочной головки в оси болта цепи. Бочковый насос постоянно поддерживает в системе определенное давление, необходимое для заполнения дозирующей камеры обоих устройств COBRA.
Стандартные элементы для системы смазки COBRA:
a – Устройство COBRA
COBRA 1D, COBRA 3, COBRA 4
b – Заправочные насосы
Бочковые насосы Lubrigun, бочковые насосы PowerMaster III
Другая часть системы:
Смазочный трубопровод (трубы, шланги, фитинги, крепежные и монтажные материалы) Основные области применения: Большие цепные системы, например, маятниковые конвейеры на канатных дорогах автомобильных заводов, ковшовые конвейеры для сыпучих материалов и т.д.
