Изготовленные из современных материалов – тканей, пластика или металла – гофрозащиты эффективно противостоят пыли, грязи, влаге, маслам и даже высоким температурам. Особые модели обеспечивают дополнительную защиту от стружки и механических повреждений, что особенно важно в промышленных условиях.
Компания ХЕННЛИХ изготавливает гофрозащиты для применения в различных отраслях, таких как:машиностроение, станкостроение, автомобилестроение, робототехника и авиация. Где бы они не использовались, они обеспечивают надёжную защиту и продлевают срок службы вашего оборудования.
Гофрозащиты – это надёжный способ покрытия горизонтальных, вертикальных и поперечных линейныхперемещений. Помимо этого основного свойства, они отличаются малыми размерами, легким весом,простотой монтажа и демонтажа, длительностью срока службы и способностью защиты при высокихскоростях работы и температурных воздействиях. Важным назначением мехов является защита дорогостоящих компонентов оборудования и обслуживающего персонала от травм.
ОСНОВНЫЕ ТИПЫ ГОФРОЗАЩИТ

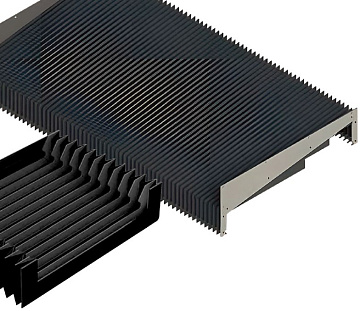

МЕХИ БЕЗ ЗАЩИТНЫХ ПЛАСТИН
Данный тип применяется для защиты линейных направляющих от пыли, шлифовального шлама,охлаждающей жидкости, масла, древесной стружки и т.д.
МЕХИ С ЗАЩИТНЫМИ ПЛАСТИНАМИ
Данный тип применяется для защиты линейных направляющих от пыли, шлифовального шлама, охлаждающей жидкости, масла,древесной стружки и т.д. Пластины обеспечивают защиту мехов и линейных направляющих от раскалённой стружки и окалины,возникающих во многих технологических процессах
ШИТЫЕ КРУГЛЫЕ МЕХИ
Данный тип применяется для защиты гидравлических пневматических поршневых штоков, всех типов винтов от пыли, шлифовального шлама, охлаждающей жидкости, масла, древесной стружки и т.д.
ОСНОВНЫЕ РАБОЧИЕ ПОЛОЖЕНИЯ
ОСНОВНЫЕ ТИПЫ ГОФРОЗАЩИТ
Форма защитного меха определяется формой PVC каркаса, которая может быть произвольной. Основные формы представлены на рисунках. Эти базовые формы можно произвольно комбинировать между собой и, таким образом, достичь желаемой формы и размеров защитного меха, подходящих для конкретного рабочего положения.
В большинстве случаев защитные меха скользят с помощью PVC каркасов,которые являются их жёсткой частью.Если же конструкция мехов не соответствует механическими прочностным характеристикам PVC каркаса, то для скольжения мехов можно использовать глиссеры и ролики.Эти направляющие элементы жёстко закреплены с PVC каркасом, улучшают технические характеристики увеличивают срок службы защитных мехов.
Задачей глиссеров является уменьшение трения между соприкасающимися поверхностями. Поэтому их рекомендуется использовать там, где мехи подвержены высоким скоростям и большому количеству циклов хода. Ролики используются в случаях, если этого требует конструкция меха, в первую очередь,учитывая вес меха, рабочую скорость и ускорение движения.
КРЕПЛЕНИЕ ЗАЩИТНОГО МЕХА
МЕТАЛЛИЧЕСКИЙ ФЛАНЕЦ
Стандартный вариант – крепление меха металлическим фланцем, который является его жёсткой частью.
Складки могут присоединяться к фланцу двумя основными способами:
МЕХ КРЕПИТСЯ К ФЛАНЦУ ПОЛУСКЛАДКОЙ
В этом случае фланец мехов с внешней стороны свободен для доступа.Болт протягивается через отверстие во фланце меха и ввинчивается в резьбу стенки станка.
ЛИПУЧКИ
Мех присоединяется к фланцу, которыйвыходит за профиль PVC каркаса. Мех может заканчиваться целой складкой, a также крепится болтом к стенке станка.
ФОРМА PVC КАРКАСОВ
Правильно подобранная форма PVC каркаса обеспечиваетжёсткое, но достаточно гибкое крепление защитного мехак линейным направляющим. PVC каркас можно изготовить произвольной формы, например, по профилю рельса.Если форма каркаса подобрана правильно, то защитный механизм двигается в строго определённом направлении в этом случае не возникает опасности повреждения меха или других деталей машин.
ОГРАНИЧЕНИЕ РАСТЯЖЕНИЯ ЗАЩИТНОГО МЕХА
При избыточном растяжении меха может произойти надрыв и дальнейшее полное разрушение меха.Этого можно избежать, если использовать элементы, препятствующие максимальному растяжению меха и его повреждению.
ТКАНЕВЫЙ ОГРАНИЧИТЕЛЬ РАСТЯЖЕНИЯ
Это дополнительная упрочняющая ткань,растяжение которой меньше максимального растяжения складок меха Lmax/F.Использование тканевого ограничителя препятствует максимальному растяжению меха и переносит силу на первую складку,которая удерживает общий вес меха.
ТКАНЕВЫЙ ОГРАНИЧИТЕЛЬ
» равномерно распределяет вес защитного меха на отдельные складки
» не утяжеляет конструкцию защиты
» применяется для любых типов защитных мехов без необходимости специальных изменений конструкции
ПАНТОГРАФНАЯ СИСТЕМА
Данный способ ограничения препятствует максимальномурастяжению меха и, таким образом, его возможномуповреждению. Вместе с этим обеспечивается равномерноеи симметричное растяжение отдельных складок меха.Система пантографа крепится на стальных рамках,которые вложены в мех вместо PVC каркасов
» общее укрепление конструкции защиты
» возможность демонтажа и замены только пантографа
» равномерное растяжение всех складок
МЕХИ С ЗАЩИТНЫМИ ПЛАСТИНАМИ
В условиях, где образуются горячая и острая металлическая стружка, невозможно использование защитных мехов без дополнительной защиты из-за возможности быстрого повреждения меха. Для этих целей мех мы оборудуем пластинами из нержавеющей стали, которые позволяют эффективно защитить мех от раскалённой стружки. Таким образом, мех становится недорогой альтернативой металлическим телескопическим покрытиям.
ОТКИДНЫЕ ПЛАСТИНЫ
Откидные пластины могут поворачиваться на 90°из своего рабочего положения. Используются, прежде всего, для защитных мехов, которые устанавливаются вертикально. Когда мех находится в сжатом состоянии, защитные пластины откинуты, и размер Lmin определяется только усадкой меха. Ширина пластин не является определяющей для размера Lmin. При растяжении меха пластины под собственным весом приходят в стандартное рабочее положение и, таким образом, препятствуют контакту раскалённой стружки непосредственно с мехом. При вертикальной установке мы рекомендуем использовать тканевый ограничитель растяжения.
НЕОТКИДНЫЕ ПЛАСТИНЫ
Второй тип пластин – неоткидные пластины. Если мех установлен, например, в поперечное положение, то откидные пластины при быстром перемещении становились бы перпендикулярно меху,этим открывая возможность попадания раскалённой стружки. В этом случае, безусловно, необходимо использовать неоткидные пластины, и для величины Lmin нужно учитывать ширину пластин.
ПРЕИМУЩЕСТВА ГОФРАЗАЩИТЫ:
• ПРОСТОТА МОНТАЖА/ДЕМОНТАЖА
• ЛЕГКИЙ ВЕС
• ГАБАРИТНЫЕ РАЗМЕРЫ
• ВЫСОКАЯ МОДУЛЬНОСТЬ И ПРИСПОСОБЛЯЕМОСТЬ
• НИЗКИЙ УРОВЕНЬ ИЗНОСА
УСТАНОВКА ЗАЩИТНЫХ ПЛАСТИН
Защитные пластины можно устанавливать там, где мех подвержен наибольшему попаданию раскалённой стружки. Однако, их можно установить и по всему внешнему периметру меха. Этим обеспечивается максимальная и комплексная защита меха и увеличивается срок его службы.
ШИТЫЕ КРУГЛЫЕ МЕХИ
Шитые круглые мехи используются для защиты:
» ШВП
» штоков цилиндров
» цилиндрических линейных направляющих
Конструкторское решение круглых шитых мехов весьма разнообразно. Внутренние и внешние диаметры можно задать точно в соответствии с требованиями применения.Минимальная глубина складки составляет 15 мм. Также можно произвольно выбрать способ крепления мехак станку. В качестве крепления стандартно используется крепёжная муфта. Альтернативно можно использовать металлический фланец, являющийся жёсткой частью шитого круглого меха.
